제품 상세 정보:
결제 및 배송 조건:
|
| 재료: | 스테인레스 강 & 구리 | 색: | 요구된 검은, 청색 또는 고객 |
|---|---|---|---|
| 포장: | 패킹 또는 커스터머이즈드 표준 | ||
| 하이 라이트: | 전기 스핀들,조각 스핀들,고주파 pcb 드릴링 스핀들 |
||

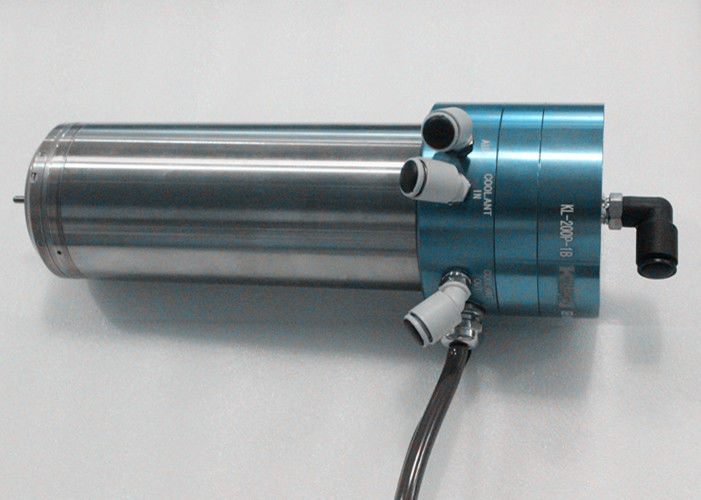

호환되는 WWD1822 200,000RPM KL200P1 PCB 드릴링 스핀들
빠른 세부 정보:
모델 | 다음을 위해 교체 | 설명 | 키 정밀도 | 기계 참조 |
KL200P1 | D1822 D1686 | 속도 범위: 20,000 - 200,000rpm Ø6.35mm-0.05mm 정밀 드릴링 | 정적 런아웃: <2µm 동적 런아웃: <6µm 진동: 0.5MM/S
| 클링긴버그 플루리텍 히타치 렌츠 슈몰 앤더슨 .... |
기본 애플리케이션
PCB 정밀 Miro 홀 드릴링
구멍 범위: Ø6.35mm-0.05mm
기계 참조: KLINGINBERG PLURITEC, HITACHI, LENZ, ANDERSON, SCHMOLL…
상품 상세 정보
KL200P1 고주파 스핀들은 WW D1822 또는 WWD1686의 경우 20,000 ~ 200,000rpm의 전체 범위용으로 교체, 긴 수명의 에어 베어링 유형, COLLET 크기 Ø1/8” 및 본체 크기 Ø 61.9에서 스핀들 무게 3.9kg
최대 전력: 0.85KW
기압: 6.0 -6.5kgf/cm²
냉각수: 물 기름
고정 전압: 200V
고정 전류: 3A
주파수(HZ): 334-3350
선택을 위한 PTC 또는 NTC 센서
구형파 사용 가능
경쟁 우위:
낮은 정적
낮은 동적 실행
안정된 성격과 긴 수명
정밀 드릴링에 적합
에어 베어링 유형은 더 높은 정밀도, 고속, 연장된 공구 수명, 개선된 표면 조도, 긴 베어링 수명, 낮은 열 성장, 유지 관리 부족, 큰 부하 용량, 감소된 진동, 청결도를 제공합니다.
사양:
냉각수 온도 | 20+2 |
정적 런아웃 | <2μm |
동적 런아웃 | <6μm |
콜릿 토크(N.cm) | >13( 1/8”) |
진동 | 0.5MM/초 |
온도 센서 옴 KΩ | 25℃에서 R=0.10±5% |
공기압 | <5.0kg/cm² |
폐쇄 기압 | >2.5kg/cm² |
냉각수 플럭스 | >2.0(L/분) |
냉각수 오일 플럭스 | >3.8(L/분) |
20krpm에서 공기 소비 플럭스 | 48(L/min) |
레이디얼 하중 | 6.0kgf |
호환되는 D1822 200,000RPM KL200P1 스핀들 드로잉
왜 KLKJ를 선택합니까?
스핀들 유지 보수 분야에서 거의 15년의 기술, 스핀들 부품 생산에 대한 10년의 성공 경험, 9년의 스핀들 R&D를 통해 KLKJ는 최대 200krpm의 에어 베어링 스핀들을 제공하는 데 성공했습니다.
KLKJ의 모든 스핀들은 엄격한 품질 관리 절차를 사용하여 완전히 검사되고 테스트됩니다.KLKJ는 수리된 모든 스핀들이 다음 사항을 통과하여 수명이 길고 안정적인 특성을 갖도록 합니다.
1. 기류
2. 물의 흐름
3. 플로트/리프트 오프 종료
4. 축방향 하중(내부)
5. 축방향 하중(외부)
6. 토크
7. 정적 런아웃
8. 동적 런아웃
9. 모터 체크
10. 진동
11. 재료 분석 및 엄격한 품질 테스트 감지 제어
12. 엄격한 공차 관리
